Ниже будет показана на своем примере, замена вентиляторов на видеокарте серии ROG STRIX. Простая инструкция. Repair GPU broken Fans.
Замена системы охлаждения кулера на видеокартах серии ASUS ROG STRIX RTX 3090 3080 3070 3070TI 3080TI RX6800 RX6700.
Чтобы приступить к замене, нам сначала нужно заказать данную запчасть и термоинтерфейсы:
Термопаста на GPU (Термопаста TF8 теплопроводность 13,8 Вт/мК) ссылка на товар: https://alii.pub/6qvv1i
Термопрокладки фирмы Thermalright серии Odyssey Thermal PAD на 12,8 Вт/мК толщинной 2 мм. 120-120 ссылка на товар: http://alii.pub/63dow0
Вентилятор на видеокарту маркировка (CF1010U12S DC 12V 0,45A Champion) ссылка на товар: http://alii.pub/63dm5t
Приступим к разборке.

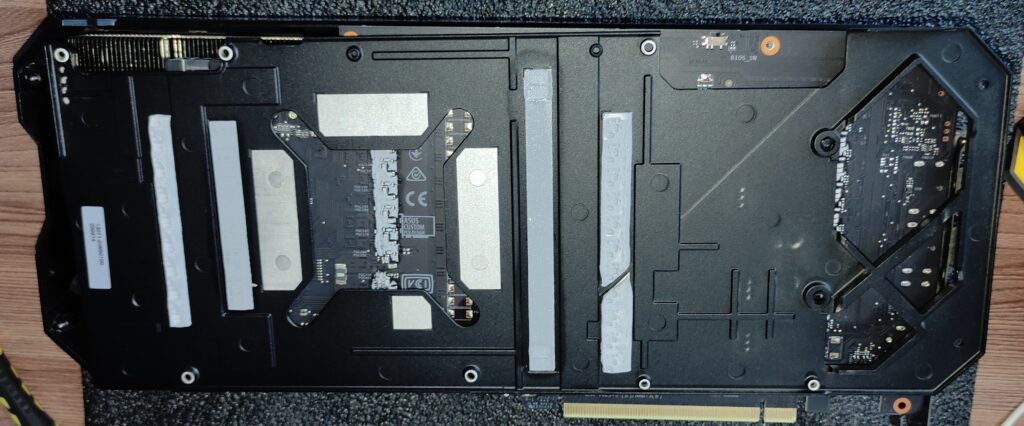

1 Снимаем бэкплейт, откручиваем с задней стороны видеокарты все болтики двумя битами крестовой и звездочкой. После раскачиваем аккуратно со всех сторон и отклеиваем от платы.

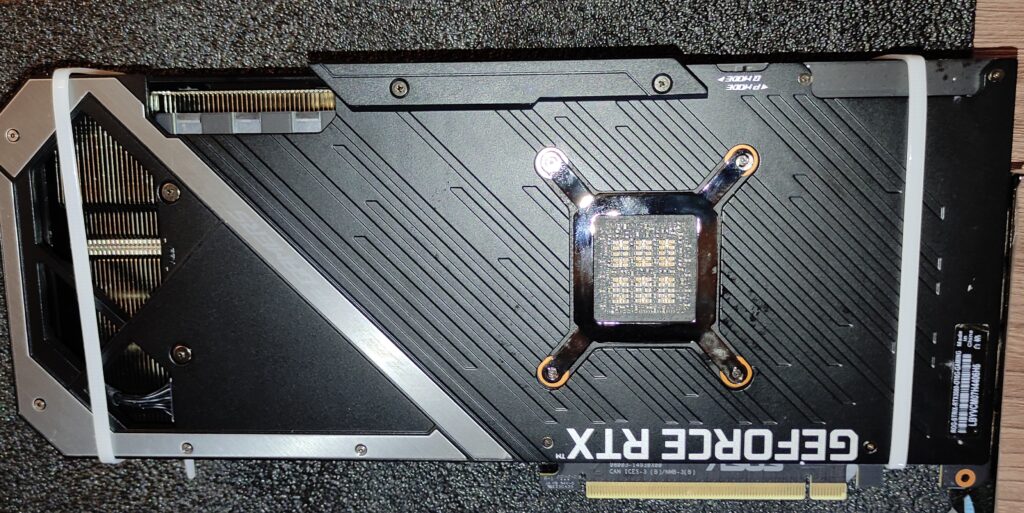

2 НЕ ПОВРЕДИТЕ GPU. Откручиваем прижимную металлический пластину контактов, между площадкой радиатора и GPU с VRAM. ОТКРУЧИВАЕМ РАВНОМЕРНО С КАЖДОЙ СТОРОНЫ 4 болтика, один из них с пломбой.
3 С торцевой стороны справа, где расположены разъемы HDMI, Displaport, откручиваем металлический крепеж видеокарты.

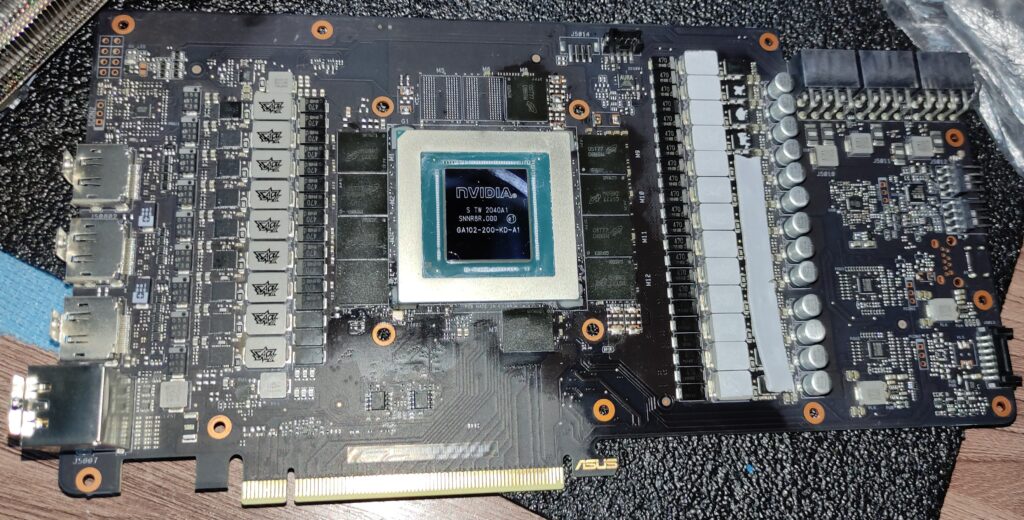

4 Снимаем аккуратно вверх основную плату с микрокомпонентами, раскачивая с разных сторон, чтобы отклеить от поверхности основного радиатора.

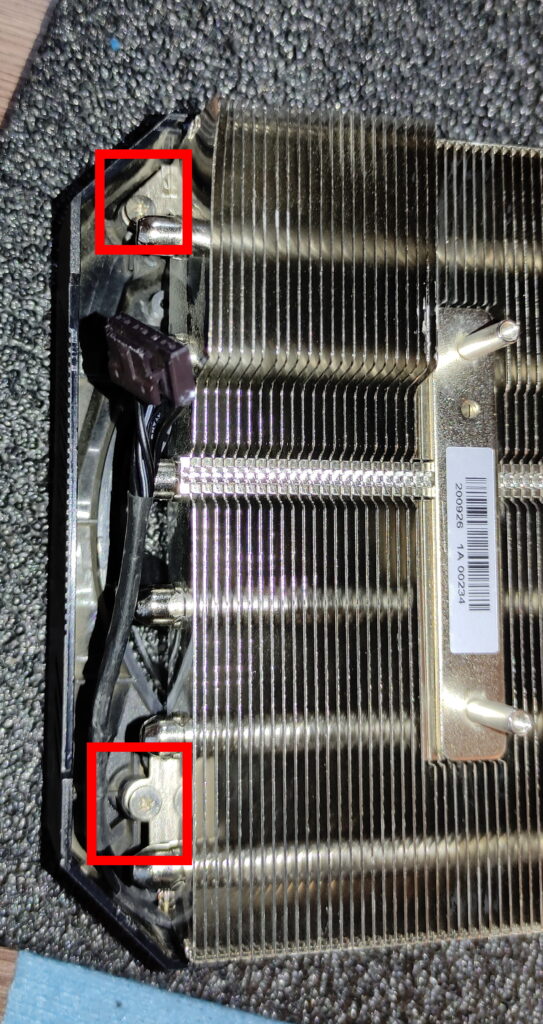

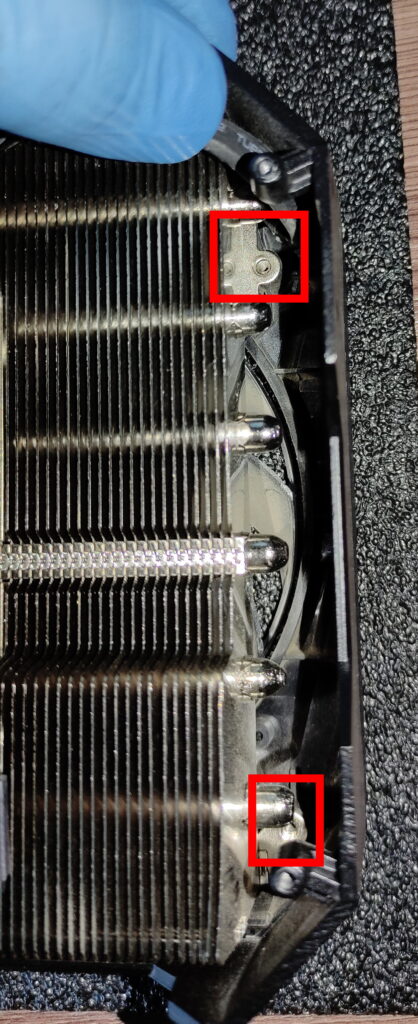

5 Все теперь мы добрались до самого главного, откручиваем эти не доступные болтики, которые держат защитный кожух системы охлаждения. Болтиков с каждой из сторон левой и правой по два, чтобы добраться нам до них, нам и надо было проделать эти действия выше. Но заодно мы поменяем термопроклаки памяти на видеокарте.

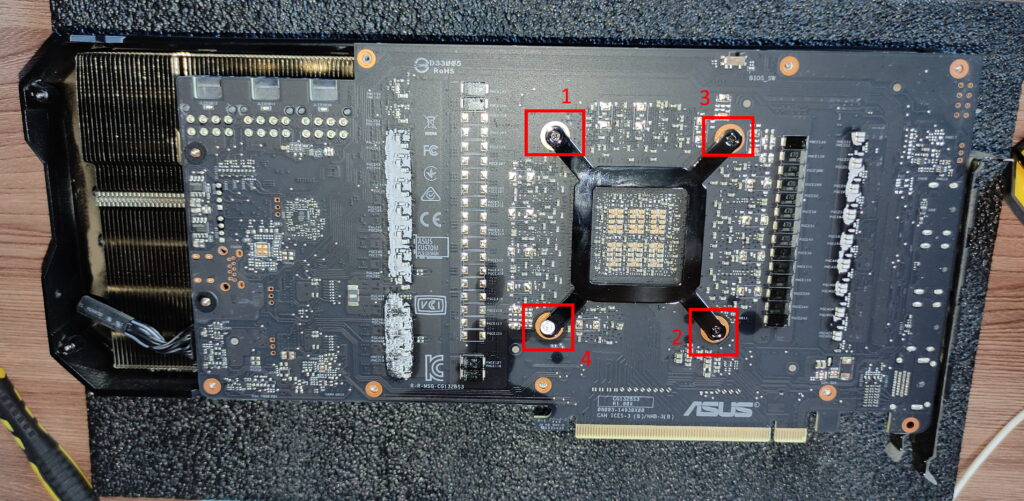

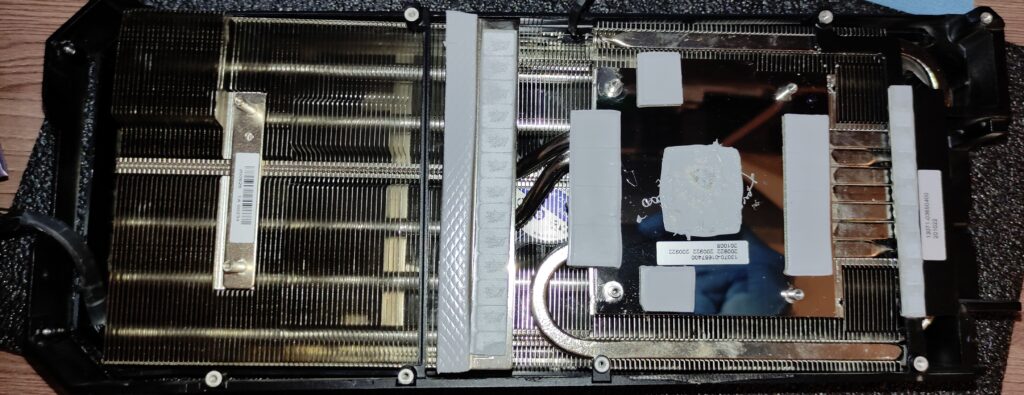

6 Снимаем рамку которая нужна для прижима основной платы к заднему бэкплейту, не забудьте ее поставить в обратной последовательности при сборке. Отделяем основной радиатор от защитного кожуха.

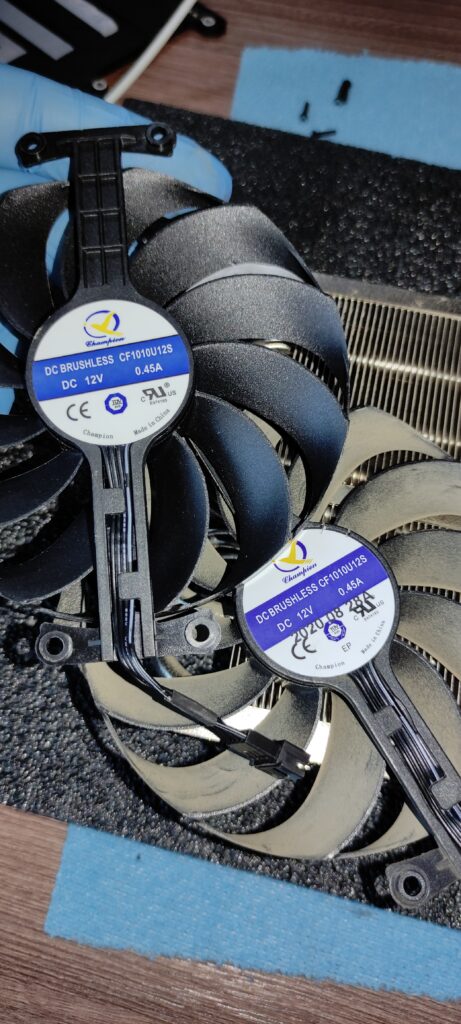

7 С обратной стороны откручиваем болтики кулеров, заменяем нужный вентилятор.

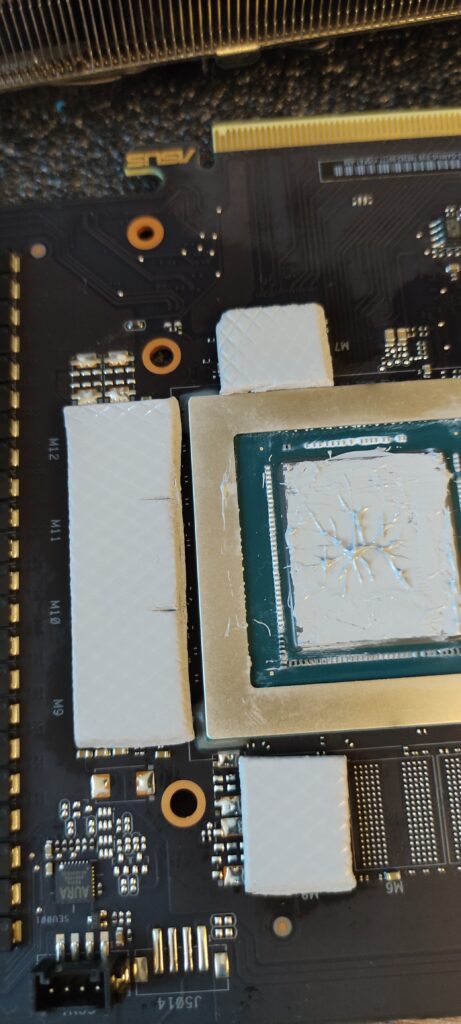

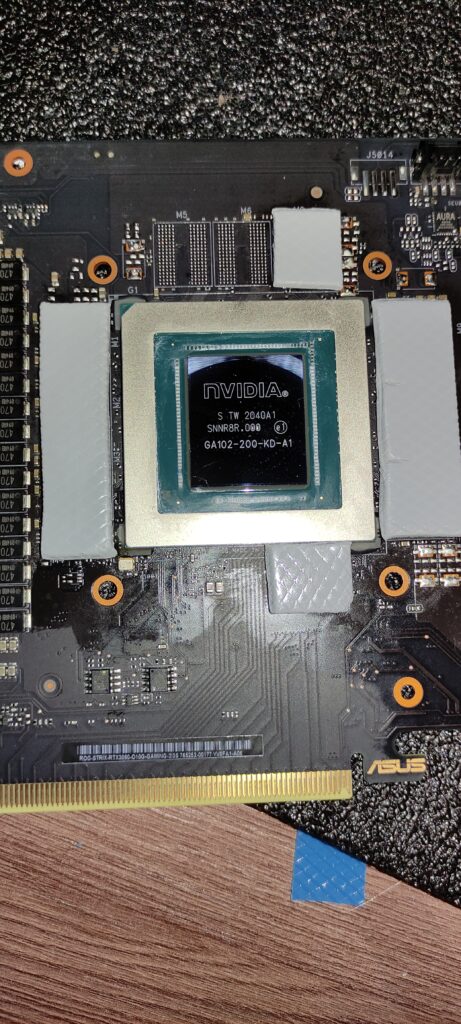

8 Меняем термопрокладки на чипах памяти и термопасту на процессоре видеокарты. Тем самым улучшаем охлаждение видеокарты, снижаем температуру чипов памяти и видеоядра, за счет качественных, доступных термоинтерфейсов.
Сборка в обратной последовательности. Незабываем! Прижимную металлическую рамку крест на крест прикручиваем, с равномерным усилием.
Стяжки на фото нужны чтобы чуть снизить температуру видео памяти, некоторым видеокартам помогает.
Список применяемости к видеокартам, для замены термпопрокладок на видеопамяти vram и системы охлаждения:
ASUS ROG-STRIX-RTX3090-O24G-GUNDAM, ROG-STRIX-RTX3060TI-8G-GAMING, ROG-STRIX-RX6700XT-O12G-GAMING, ROG-STRIX-RTX3070TI-8G-GAMING, ROG-STRIX-RTX3090-24G-GAMING, ROG-STRIX-RTX3080-O10G-GAMING, ROG-STRIX-RTX3070-O8G-GAMING, ROG-STRIX-RTX3080TI-O12G-GAMING, ROG-STRIX-RTX3070TI-O8G-GAMING, ROG-STRIX-RX6800-O16G-GAMING, TUF-RTX3070TI-8G-GAMING, TUF-RX6800XT-O16G-GAMING, TUF-RX6900XT-O16G-GAMING, TUF-RTX3060-12G-GAMING, TUF-RTX3080-O10G-GAMING, TUF-RTX3070-8G-GAMING, TUF-RX6700XT-O12G-GAMING
